L'alimentation décrite permet d'obtenir une tension réglable entre 1.5 et 24 Volts. Ce type d'alimentation est très pratique pour tester les montages pour faire des essais, mais n'est pas réellement prévue pour l'associer directement sur un montage. La raison principal est qu'un montage n'a besoins que d'une ou deux tensions fixes donc les régulateurs fixes suffisent. De plus le LM 317 est légérement plus cher qu'un 7812 et demande des composants supplémentaires.
En résumé utlisé ce montage pour faire une alimentation expérimentale pour essayer vos montages.

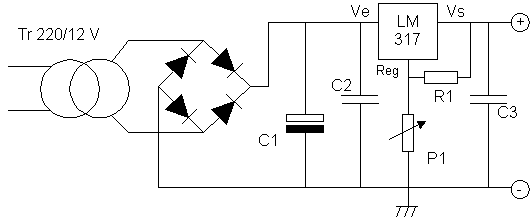

Schèma de principe :
Référence des composants :
| Tr 220 / 12 V : transformateur 220 V / 30 V ou 24 V puissance environ 15 VA | |
| Pont redresseur ou 4 diodes 1N 4007 ou 1N 4001 ou 1N 4004 | info |
| C1 condensateur supérieur à 25 Volts et 2200 microf | info |
| C2 condensateur 100 nf | info |
| C3 condensateur 100 nf | info |
| Régulateur de tension LM 317 T | info |
| Résistance 1/4 de watt 220 ohms | info |
| Potentiométre ajustable 470 Kohms linéaire | info |
