L'alimentation décrite ici pourra être utlisée avec les montages proposé sur ce site. Il permet de délivrer une tension fixe choisie en fonction du régulateur (5 V = 7805, 9 V = 7809...). La version que je vous propose permet de délivrer une tension de 9 Volts. A vous de l'adapter à vos montages.

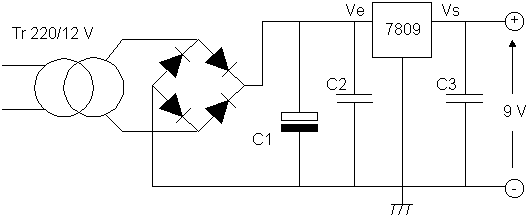

Schèma de principe :
Référence des composants :
| Tr 220 / 12 V : transformateur 220 V / 12 V puissance environ 10 VA | |
| Pont redresseur ou 4 diodes 1N 4007 ou 1N 4001 ou 1N 4004 | info |
| C1 condensateur 25 Volts 2200 microf | info |
| C2 condensateur 10 nf | info |
| C3 condensateur 10nf | info |
| Régulateur de tension positif 2 A 9 V : 78S09 | info |
